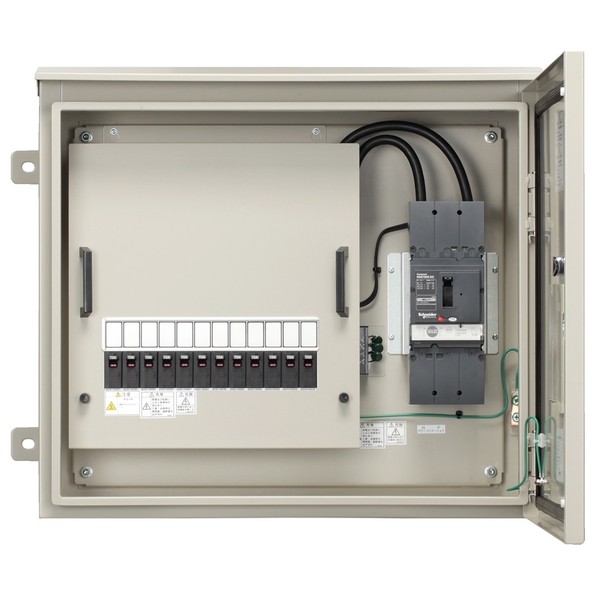

日東工業 太陽光線発生取り合わせ用 繋ぎ合わせる箱（最大限度インプット起電力DC750V 相応う） ヨコ800×タテ600×フカサ200粍 点火装置ベージュペンキ塗り(5Y7/1) PV-16R-TKB 1点

商品画像はイメージ画像です。実際とは異なる場合がございます。特徴最大入力電圧DC750Vタイプは、開放電圧DC750V以下の太陽光発電システムに対応可能●放熱構造と小型直流開閉器により小型化･軽量化を実現しています。●協約形1PサイズのDC750V仕様直流開閉器を搭載しています。●入力側開閉器により入力回路ごとに開閉が可能です。●キャビネットは、背面取付金具付と背面取付金具なしを取り揃えています。●設置場所: 屋外用●IP規格: IP44●材質: 鉄/ステンレス●塗装色: ライトベージュ塗装(5Y7/1)●定格電圧: DC500V●最大入力電圧: DC750V●定格入力電流 (1回路あたり):出力側ラグ端子(LGT)タイプ:10A1出力側遮断器タイプ:9A21. 定格入力電流11A（1回路あたり）への組替対応も承ります。（16回路まで）2. 定格入力電流10A（1回路あたり）への組替対応も承ります。●ご注意: 非接地システムでご使用ください。●電圧について: 太陽電池ストリングの「開放電圧」が接続箱の最大入力電圧以下であることを確認し、選定してください。●電流について（短絡電流を考慮しない場合）太陽電池ストリングの「最大出力動作電流」が接続箱の定格入力電流以下であることを確認し、選定してください。サージアブソーバは劣化診断ができないため、必要に応じて定期的な交換を推奨します。■屋外用（スチール製キャビネット）●出力側遮断器タイプ（定格入力電流9A(1回路あたり)) ( 通電開閉耐久回数は100回（なるべく無誘導) となります。)●入力回路数:16●定格出力電流: 144A●出力側: 遮断器 200AT●寸法 mm: ヨコ 800、タテ 600、フカサ 200 (寸法に背面取付金具は含まれていません。)●外形寸法 mm: 630●質量 kg: 42.0●備考: 背面取付金具付下記組替仕様も承ります。● キャビネットの変更● 入力回路数の変更（減数）● 出力側SPD（クラスII）の取り付け● 定格入力電流11A（1回路あたり）への変更（出力側ラグLGTタイプ･16回路まで）
仕様サイズヨコ800×タテ600×フカサ200mmカラーライトベージュ塗装(5Y7/1)重量42.0kg入数1点
PV16RTKB

ブランド名:日東工業
メーカー型番:PV-16R-TKB
